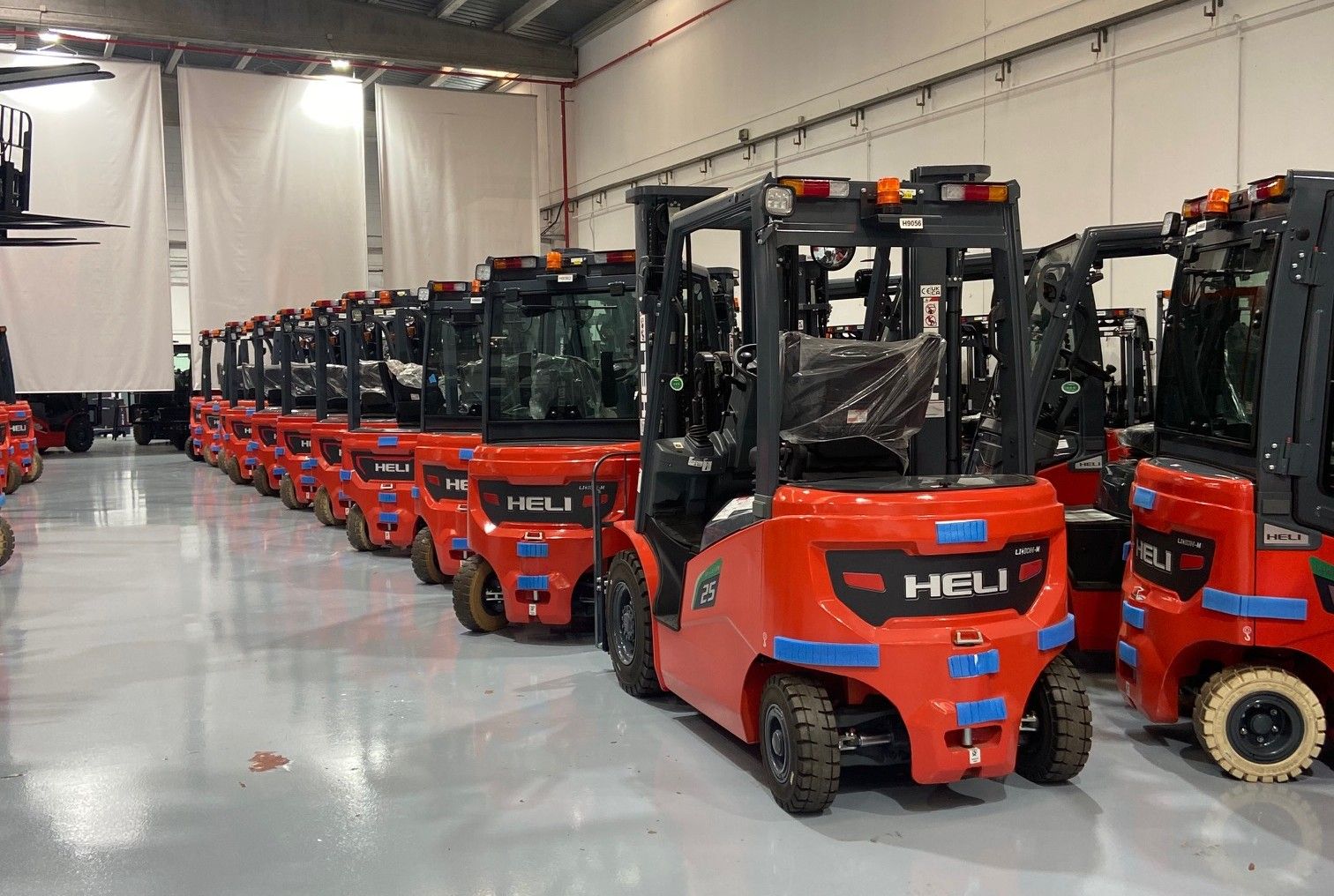

El proyecto tiene por objeto describir la instalación eléctrica realizada en una nave industrial de más de 4.000 m², destinada al almacenaje y distribución nacional de carretillas elevadoras. La documentación técnica elaborada busca obtener la aprobación de los Servicios de Industria de la Generalitat de Catalunya o de una Entidad Colaboradora de la Administración (ECA).
NEX Ingeniería se encargó de todas las gestiones técnicas y administrativas necesarias, incluida la redacción y presentación del proyecto ante la administración competente. El esquema unifilar recoge los dispositivos de protección instalados y sus características, incorporando también varios subcuadros para proteger la maquinaria.
Parte de la instalación fue reformada para adaptarse al Reglamento Electrotécnico de Baja Tensión (REBT). Se utilizaron tubos homologados según la norma UNE 50086 y se realizó una correcta puesta a tierra de todos los elementos conductores.
Los motores están protegidos contra cortocircuitos, sobrecargas y fallos de fase mediante relés térmicos diferenciales. Las bases de enchufe cuentan con protección individual a través de cartuchos fusibles o interruptores magnetotérmicos, dimensionados según la intensidad de cada circuito.
Para garantizar la seguridad en caso de fallo eléctrico, se instalaron bloques autónomos y automáticos de iluminación de emergencia y señalización. La acometida eléctrica, de tipo subterráneo, conecta directamente con la red de la empresa suministradora.
Los contadores se ubicaron junto al acceso principal, cerca del Cuadro General de Protección (CGP). Dada la envergadura de la nave, se distribuyeron 125 circuitos eléctricos y 19 subcuadros, lo que facilita la detección de averías y optimiza el mantenimiento.
Normativa destacada:
- Reglamento Electrotécnico de Baja Tensión (RD 842/2002)
- Instrucción Técnica Complementaria ITC-BT 04
