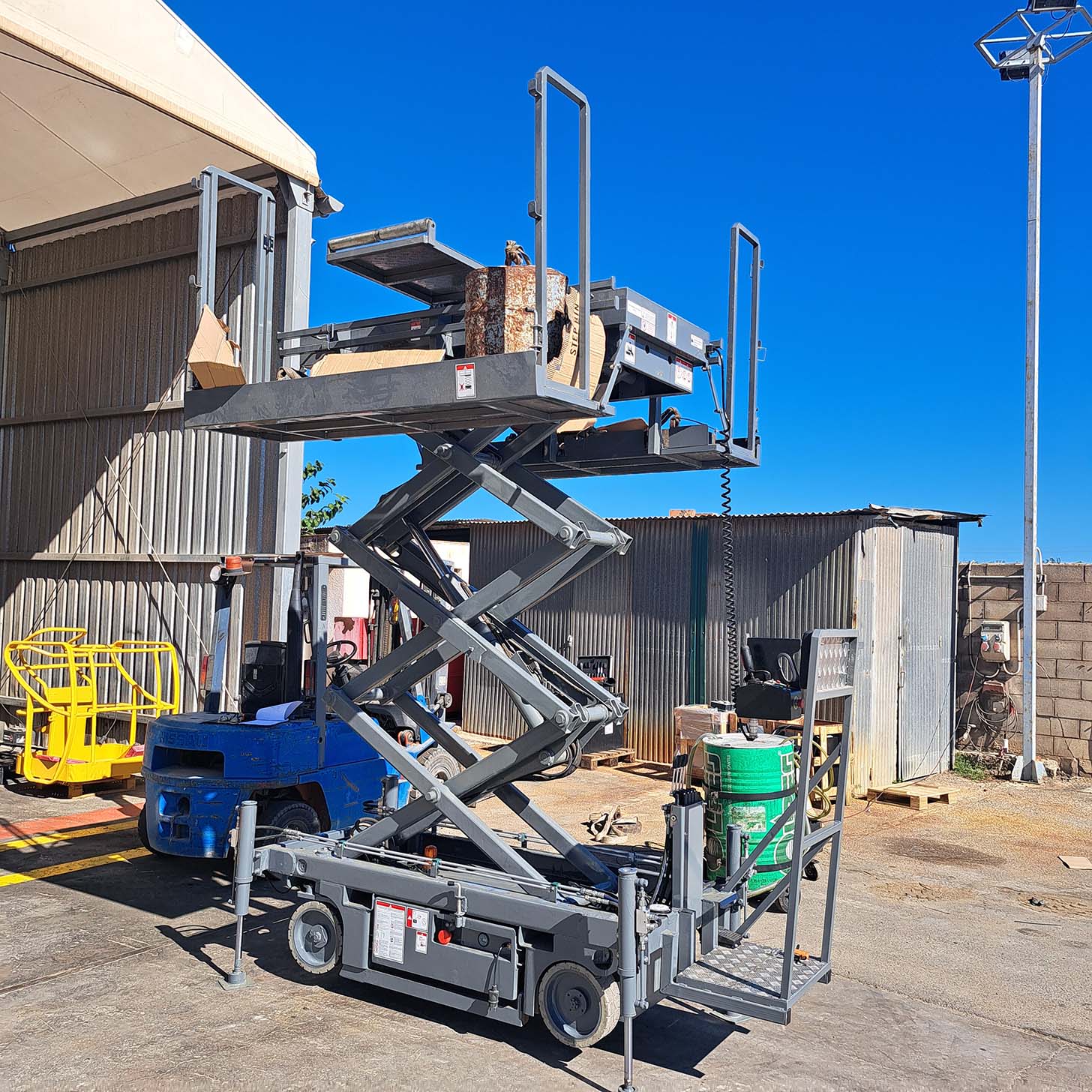

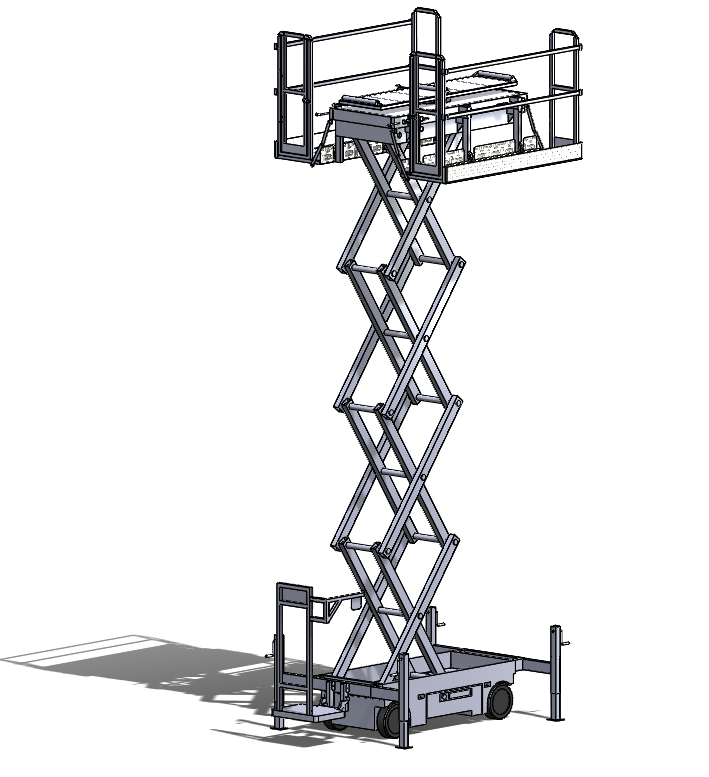

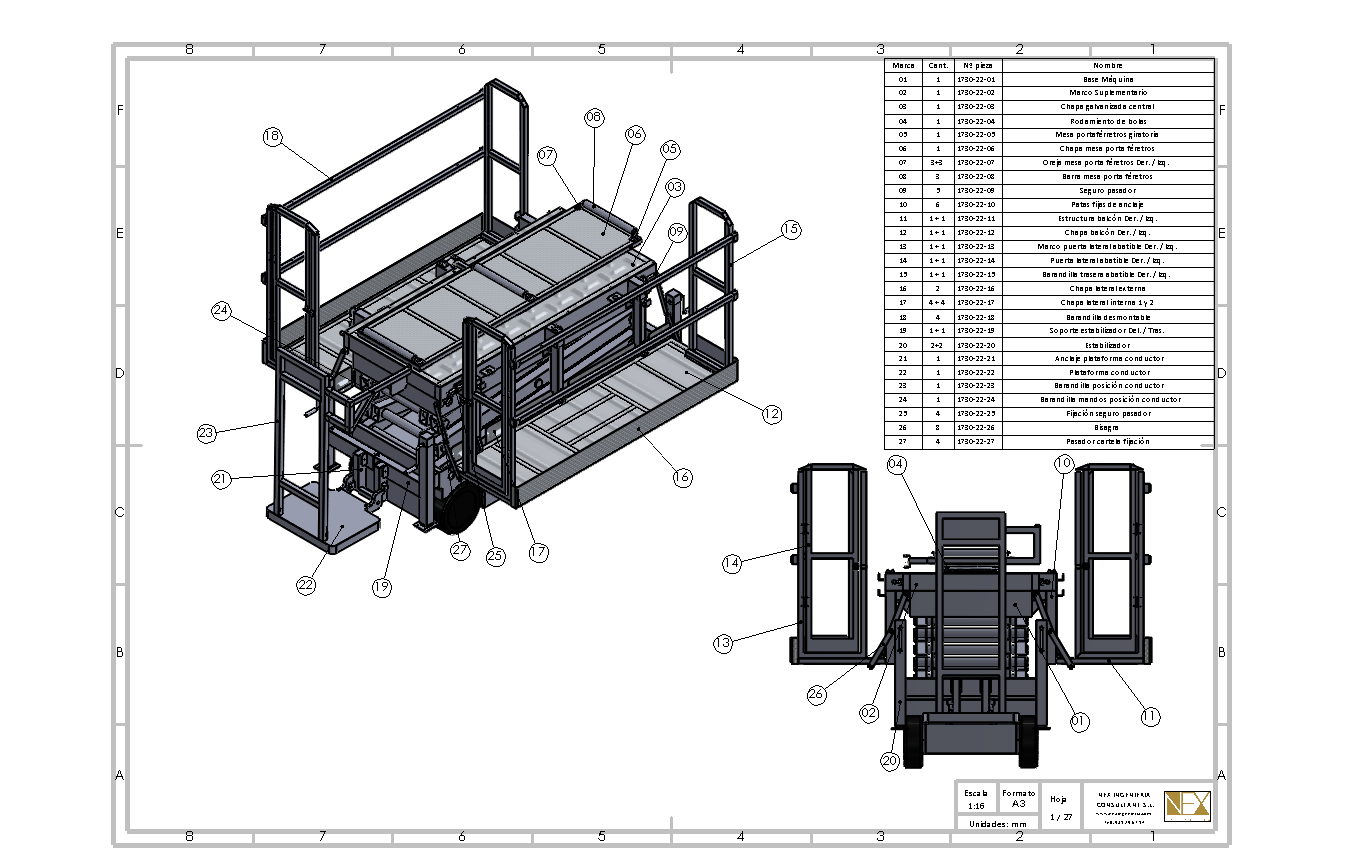

El proyecto de la máquina GAM ORION consiste en el diseño y la fabricación de una plataforma elevadora móvil de personal (P.E.M.P.) destinada al transporte y elevación de féretros. Dentro del mismo proyecto se ha realizado el diseño CAD completo de la plataforma elevadora, incluyendo todos los elementos que la componen: estructura, sistemas de elevación, componentes mecánicos y de seguridad. El diseño ha sido acompañado por sus correspondientes cálculos de resistencia, estabilidad y capacidad de carga, asegurando el cumplimiento de los requisitos técnicos y normativos.
Al tratarse de un equipo que requiere Marcado CE, se ha desarrollado toda la documentación exigida por la Directiva 2006/42/CE de máquinas, incluyendo un expediente técnico, un manual de instrucciones y una placa y certificado de marcado CE.

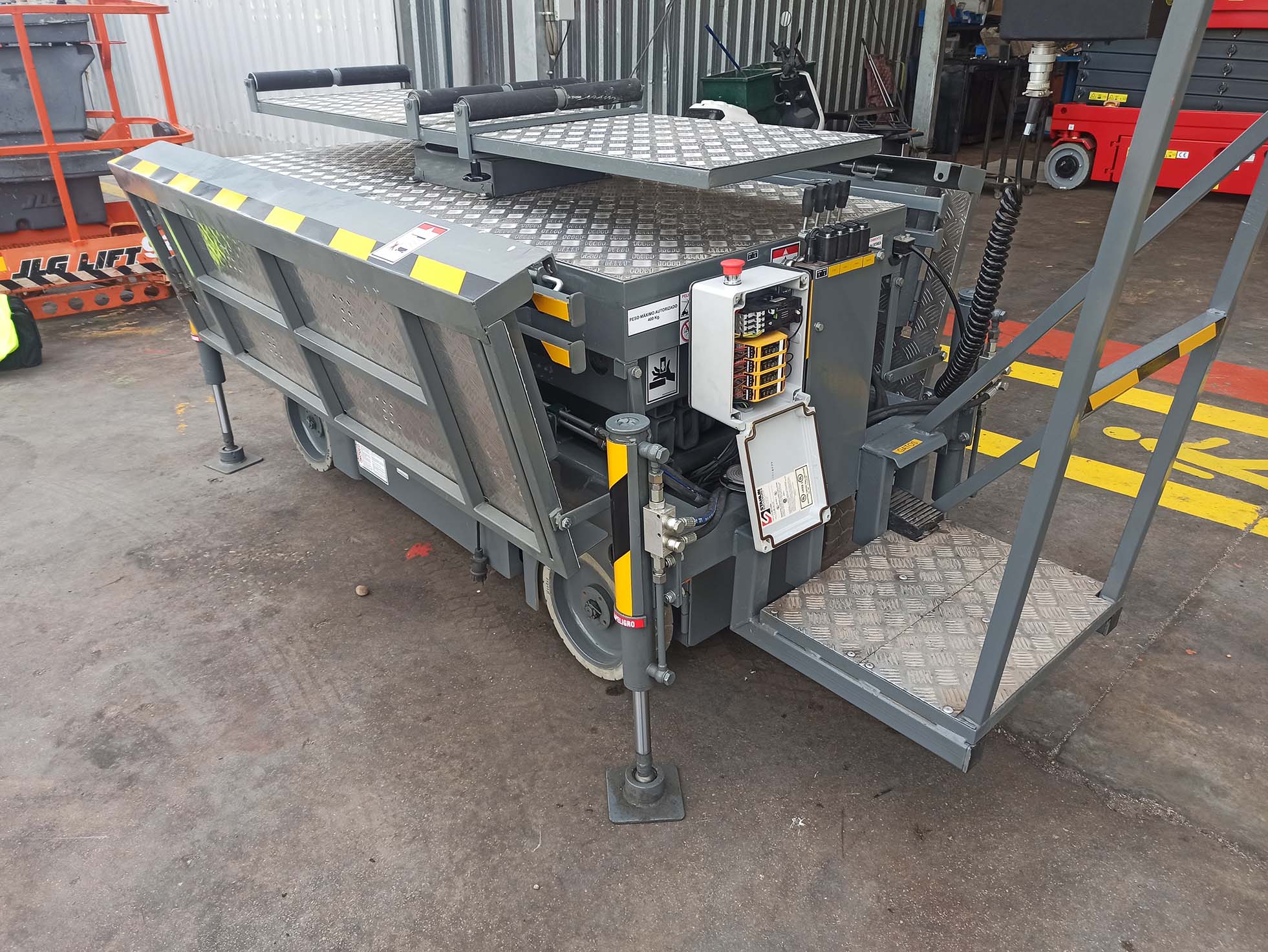

Además, se ha realizado una modificación consistente en la sustitución de estabilizadores manuales por estabilizadores hidráulicos, con el fin de mejorar la estabilidad y seguridad de la máquina, cumpliendo con la normativa UNE EN 280:2023, que regula cálculos de diseño, estabilidad, construcción y seguridad en este tipo de plataformas.
Dado que la modificación afecta directamente a la estabilidad y a las funciones de seguridad de la máquina, se ha llevado a cabo un cálculo PL conforme a la ISO 13849-1 para evaluar el nivel de prestaciones requerido en los sistemas de mando de seguridad involucrados. Esto garantiza que los nuevos estabilizadores cumplen con los estándares exigidos y que su implementación no introduce riesgos adicionales en la operación del equipo.
El cálculo PL ha sido necesario para asegurar que la máquina mantiene su fiabilidad operativa y cumple con las exigencias de seguridad industrial, reduciendo el riesgo de fallos en el sistema de estabilización y asegurando la protección de los operarios y el entorno de trabajo.
